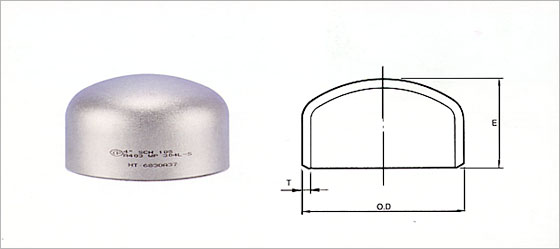

>> 管帽(Caps)...............................................................................................

製作範圍： 1/2"~24"

DIMENSIONS
Nominal
Pipe
Size.
Outside
Dia.
(OD)
Wall Thickness(T)
Center
to
End
A
Sch. 5S
Sch. 10S
Sch. 40S
Sch. 80S
1/2
0.840
0.065
0.083
0.109
0.147
1.000
21.34
1.65
2.11
2.77
3.73
25.40
3/4
1.050
0.065
0.083
0.113
0.154
1.130
26.67
1.65
2.11
2.87
3.91
28.70
1
1.315
0.065
0.109
0.133
0.179
1.50
33.40
1.65
2.77
3.38
4.55
38.10
1 1/4
1.660
0.065
0.109
0.140
0.191
1.88
42.16
1.65
2.77
3.56
4.85
47.75
1 1/2
1.900
0.065
0.109
0.145
0.200
2.25
48.26
1.65
2.77
3.68
5.08
57.15
2
2.375
0.065
0.109
0.154
0.218
2.50
60.32
1.65
2.77
3.91
5.54
63.50
2 1/2
2.875
0.083
0.120
0.203
0.276
3.00
73.02
2.11
3.05
5.16
7.01
76.20
3
3.500
0.083
0.120
0.216
0.300
3.38
88.90
2.11
3.05
5.49
7.62
85.85
4
4.500
0.083
0.120
0.237
0.337
4.13
114.30
2.11
3.05
6.02
8.56
104.90
5
5.563
0.109
0.134
0.258
0.375
4.88
141.30
2.77
3.40
6.55
9.53
123.95
6
6.625
0.109
0.134
0.280
0.432
5.63
168.27
2.77
3.40
7.11
10.97
143.00
8
8.625
0.109
0.148
0.322
0.500
7.00
219.08
2.77
3.76
8.18
12.70
177.80
10
10.750
0.134
0.165
0.365
0.500
8.50
273.05
3.40
4.19
9.27
12.70
215.90
12
12.750
0.156
0.180
0.375
0.500
10.00
323.85
3.96
4.57
9.53
12.70
279.40
14
14.00
 　
0.188
*0.375
**0.500
11.00
355.60
 　
4.78
9.53
12.70
279.40
16
16.000
 　
0.188
*0.375
**0.500
12.00
406.40
 　
4.78
9.53
12.70
304.80
18
18.000
 　
0.188
*0.375
**0.500
13.50
457.20
 　
4.78
9.53
12.70
342.90
20
20.000
 　
0.218
*0.375
**0.500
15.00
508.00
 　
5.54
9.53
12.70
381.00
24
24.000
 　
0.250
*0.375
**0.500
17.00
609.60
 　
6.35
9.53
12.70
431.80

WEIGHTS
Nominal
Pipe
Size
Sch. 5S
Sch. 10S
Sch. 40S
Sch. 80S
1/2
0.036
0.040
0.046
0.045
3/4
0.049
0.052
0.059
0.086
1
0.053
0.090
0.109
0.109
1 1/4
0.066
0.113
0.145
0.1859
1 1/2
0.076
0.130
0.171
0.222
2
0.099
0.168
0.234
0.344
2 1/2
0.169
0.242
0.420
0.512
3
0.253
0.362
0.664
0.888
4
0.409
0.585
1.17
1.51
5
0.805
0.978
1.90
2.89
6
1.11
1.35
2.83
4.24
8
1.74
2.49
5.11
7.76
10
3.26
3.84
8.92
13.11
12
5.47
6.15
14.10
17.94
14
7.19
7.85
*16.35
**21.11
16
10.99
9.56
*18.60
**25.73
18
13.92
12.410
*23.54
**32.57
20
17.19
17.90
*29.06
**40.21
24
27.43
30.15
*41.85
**57.86
  • 管件規範：
    1. ASTM A403 WP-W . WP-S . WP-WX
      ANSI B16.9 . B16.28 & MSS SP-43
    2. JIS B2312 . B2312
  • 原料規範：
    1. 管ASTM A312 . 板ASTM A240
    2. 管JIS G3459 . 板JIS G4304
  • 材質種類：
    1. 304 . 304L . 316L；歡迎特殊材質來料加工
  • 厚度規範：
    ANSI B36.1 . B36.19 . JIS B2312 . B2313
    ( SCH 5S . 10S . 20S . 40S ; 2.0t ~ 12.0t )
