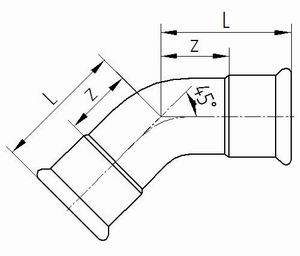

45° elbow

Article

Nom dia

Outside diameter of pipe OD

L

Z

Bogen 45°

Artikel

DN

RohrauBendurchmesser d

L

Z

DE4-15

12

15

36

16

DE4-18

15

18

37

17

DE4-22

20

22

42

21

DE4-28

25

28

48

25

DE4-35

32

35

72

46

DE4-42

40

42

89

59

DE4-54

50

54

115

80

45° elbow with one plaine end

Article

Nom dia

Outside diameter of pipe OD

L        h        Z

Bogen 45° mit einseitigem Einschiebende

Artikel

DN

RohrauBendurchmesser d

L        h        Z

DE4S-15

12

15

36      41      16

DE4S-18

15

18

37      42      17

DE4S-22

20

22

42      48      21

DE4S-28

25

28

48      54      25

DE4S-35

32

35

72      81      46

DE4S-42

40

42

89      99      59

DE4S-54

50

54

115    127     80

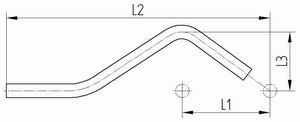

Pre-formed pipebridge

Article

Nom dia

Outside diameter of pipe OD

L1       L2       L3

Sprungbogen

Artikel

DN

RohrauBendurchmesser d

L1       L2       L3

DB-15

12

15

57      158      37

DB-18

15

18

60      165      40

DB-22

20

22

65      178      44

DB-28

25

28

74      210      50

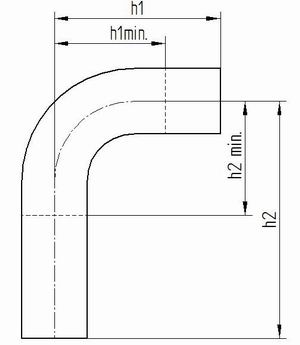

90° elbow plain ends

Article

Nom dia

Outside diameter of pipe OD

h1  h1min.*

 h2  h2min.*

Passbogen 90°

Artikel

DN

RohrauBendurchmesser d

h1  h1min.*

 h2  h2min.*

DB9-15

12

15

   70     58

  120    58

DB9-18

15

18

   70     63

  120    63

DB9-22

20

22

   70     70

  120    70

DB9-28

25

28

   80     80

  120    80

DB9-35

32

35

  120   100

  200  100

DB9-42

40

42

  150   120

  250  120

DB9-54

50

54

  200   145

  300  145
