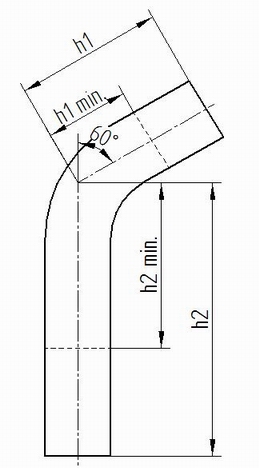

60° elbow plain ends

Article

Nom dia

Outside diameter of pipe OD

h1  h1min.*

 h2  h2min.*

Passbogen 60°

Artikel

DN

RohrauBendurchmesser d

h1  h1min.*

 h2  h2min.*

DB6-28

25

28

   63     63

   121   66

DB6-35

32

35

   97     77

   203   77

DB6-42

40

42

  120    90

   256   90

DB6-54

50

54

  162   107

   306 107

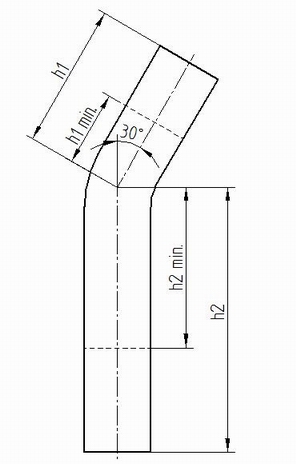

30° elbow plain ends

Article

Nom dia

Outside diameter of pipe OD

h1  h1min.*

 h2  h2min.*

Passbogen 30°

Artikel

DN

RohrauBendurchmesser d

h1  h1min.*

 h2  h2min.*

DB3-28

25

28

   51    51

   130   54

DB3-35

32

35

   80    60

   214   60

DB3-42

40

42

   99    69

   272   69

DB3-54

50

54

  134   79

   326   79

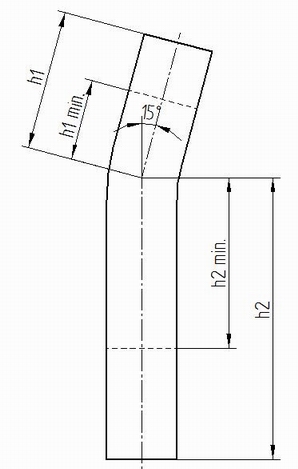

15° elbow plain ends

Article

Nom dia

Outside diameter of pipe OD

h1  h1min.*

  h2  h2min.*

Passbogen 15°

Artikel

DN

RohrauBendurchmesser d

h1  h1min.*

  h2  h2min.*

DB1-28

25

28

   45    45

   134   48

DB1-35

32

35

   73    53

   222   53

DB1-42

40

42

   89    59

   280   59

DB1-54

50

54

  122   67

   337   67

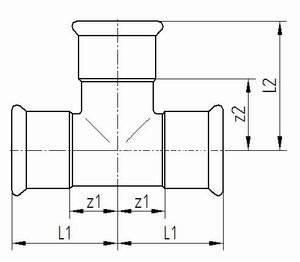

Equal tee

Article

Nom dia

Outside diameter of pipe OD

L1    L2

Z1    Z2

T-Stuck mit gleichgangigemAbgang

Artikel

DN

RohrauBendurchmesser d

L1    L2

Z1    Z2

DT-15

12

15

32     39

12     19

DT-18

15

18

34     42

14     22

DT-22

20

22

37     45

16     24

DT-28

25

28

42     52

19     29

DT-35

32

35

50     58

24     32

DT-42

40

42

57     63

27     33

DT-54

50

54

69     78

34     43
